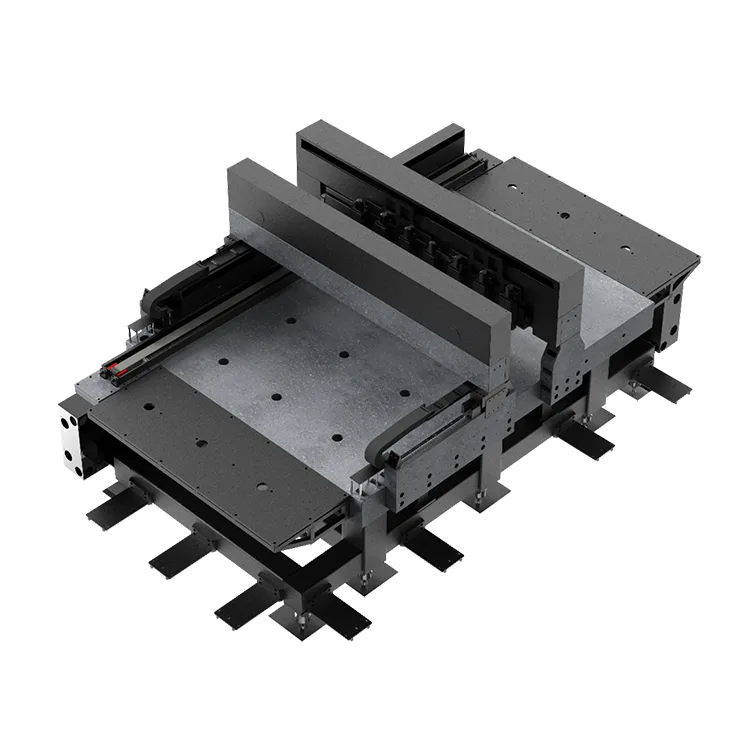

Harjoitusalustan testaus
Suzhou Deaote Precision Mold Co., Ltd., joka sijaitsee Wuzhongin alueella Suzhoun kaupungissa, Jiangsun maakunnassa, on johtava testausharjoitusalustojen valmistaja, joka on suunniteltu teolliseen laadunvalvontaan, ainetta rikkomattomaan testaukseen (NDT), optiseen tarkastukseen ja metrologisiin sovelluksiin. Yli 18 vuoden kokemuksella tarkkuuskoneistuksen ja liikkeenohjausjärjestelmien integroinnista olemme erikoistuneet räätälöityihin tarkastusliikealustoihin, jotka tarjoavat alle mikronin paikannustarkkuuden ja poikkeuksellisen vakauden vaativimpiin tarkastustehtäviin.
Testausharjoitusalustomme integroivat erittäin jäykät rakennekehykset, tarkat lineaariohjaimet, korkean suorituskyvyn servokäytöt ja edistyneet optiset kooderit ±0,5 µm:n paikannustarkkuuden ja ±0,1 µm:n toistettavuuden saavuttamiseksi. Suunniteltu saumattomasti integroitavaksi visiojärjestelmiin, laserskannereihin ja tuntoantureisiin, ja niissä on erittäin alhainen tärinä, nopea asettumisaika (≤50 ms) ja ohjelmoitavat liikeprofiilit, jotka takaavat tarkan ja luotettavan paikantamisen 100 %:n laadun tarkastukseen ja mittaukseen.
● Custom Testing -harjoitusalusta, joka on suunniteltu täsmälleen sovellusvaatimustesi ja CAD-spesifikaatioiden mukaan
● Submikronin paikannustarkkuus (±0,5 µm) nanometritason toistettavuudella kriittisiin tarkastustehtäviin
● Erittäin alhainen tärinä ja aktiivinen vaimennus takaavat korkearesoluutioisen kuvantamisen ja mittauksen
● Saumaton integrointi näköjärjestelmien, laserskannerien ja NDT-laitteiden kanssa
● ISO 9001:2015 -sertifioitu valmistus, täydellinen laadunvalvonta ja jäljitettävyys
Tärkeimmät ominaisuudet ja keskeiset edut
Erittäin vakaa mekaaninen muotoilu
Testing-harjoitusalustassamme on korkealujuus alumiiniseos- tai graniittipohjat integroiduilla tärinäneristysjärjestelmillä, jotka takaavat poikkeuksellisen vakauden korkean resoluution tarkastuksen aikana. Symmetrinen rakennesuunnittelu minimoi lämpöpoikkeaman ja varmistaa tasaisen kuorman jakautumisen, kun taas tarkkuuskoneistetut komponentit säilyttävät yhdensuuntaisuuden ja kohtisuoran 3 kaarisekunnissa optimaalisen tarkastustarkkuuden saavuttamiseksi.
Kehittynyt liikkeenohjausjärjestelmä
Integroituina korkean suorituskyvyn servomoottoriin, tarkkuuspalloruuveihin tai lineaarimoottoreihin ja absoluuttisiin optisiin koodereihin (1nm resoluutio), tarkastusvaiheemme tarjoavat tasaisen, tarkan liikkeen alle mikronin tarkkuudella. Oma liikkeenohjausohjelmisto sisältää polun optimoinnin, tärinän vaimennuksen ja reaaliaikaisen virheen kompensoinnin nopeaan ja vakaaseen paikannukseen tarkastusjaksojen aikana.
Saumaton järjestelmäintegraatio
Jokainen Testing-harjoitusalusta on suunniteltu helposti integroitavaksi näköjärjestelmiin, laserskannereihin, kosketusanturien ja NDT-laitteiden kanssa. Modulaarinen rakenne sisältää standardoidut asennusliitännät (ISO 9001 -yhteensopiva), useita tietoliikenneprotokollia (EtherCAT, Modbus, TCP/IP) ja mukautettavat ohjelmistorajapinnat nopeaa integrointia varten olemassa oleviin tarkastustyönkulkuihin minimaalisella seisokkiajalla.
Tekniset tiedot
|
Tarkastusvaiheen malli |
Akselin konfigurointi |
Suorituskykyvaatimukset |
|
DT-I100 (yksi akseli) |
X Lineaarinen |
±0,3 µm tarkkuus, ±0,05 µm toistettavuus, nopeus 800 mm/s, ≤30 ms asettumisaika |
|
DT-I200 (2-akselinen XY) |
X/Y Lineaarinen |
±0.5µm tarkkuus, ±0.1µm toistettavuus, nopeus 600mm/s, asettumisaika ≤40ms |
|
DT-I300 (3-akselinen XYZ) |
X/Y/Z Lineaarinen |
tarkkuus ±0,8 µm, toistettavuus ±0,2 µm, nopeus 400 mm/s, asettumisaika ≤ 50 ms |
|
DT-I400 (4-akselinen XYZR) |
X/Y/Z Lineaarinen + R Rotaatio |
tarkkuus ±1,0 µm, toistettavuus ±0,3 µm, nopeus 300 mm/s, asettumisaika ≤ 60 ms |
|
DT-I-Custom (muokattu) |
Mukautettu akselin konfigurointi |
Räätälöity tarkkuus/toistettavuus, mukautettu nopeus, erikoistuneet asettumisaikavaatimukset |
Mekaaniset tiedot
● Pohjamateriaali: 6061-T6 alumiiniseos / musta graniitti (00级)
● Ohjausjärjestelmä: Tarkat lineaariset rullan ohjaimet / ilmalaakerit
● Käyttöjärjestelmä: Servomoottorit kuularuuveilla / lineaarimoottorit
● Palaute: Absoluuttiset optiset kooderit (1 nm:n resoluutio)
● Tärinänvaimennus: Aktiiviset/passiiviset vaimennusjärjestelmät
Ympäristö- ja toimintatiedot
● Käyttölämpötila: 18-22°C (lämpötilan stabilointi valinnainen)
● Kosteus: 30-70 % RH (ei tiivistyvä)
● Puhdastilojen yhteensopivuus: Class 1000 (ISO Class 6) -standardi
● Virtalähde: 200-240 V AC, 50/60 Hz, 1-vaihe/3-vaihe
● Ohjausliitäntä: EtherCAT / Modbus / TCP/IP / Analoginen / Digitaalinen I/O
Motion Stage -sovellusten tarkastus
Teollisuuden laadunvalvonta
● Automaattinen visuaalinen tarkastus auton osille ja tarkkuuskoneistetuille osille
● Ilmailu-avaruuskomponenttien mittamittaukset ja laadunvalvonta
● Metalliosien pintavikojen havaitseminen ja karheuden mittaus
● Elektronisten komponenttien ja piirilevyjen 100 % inline-tarkastus
Optinen tarkastus ja metrologia
● Puolijohdekiekkojen ja -sirujen korkearesoluutioinen optinen tarkastus
● Tarkkuusoptisten komponenttien ja linssien metrologia ja kalibrointi
● Mikroelektroniikan ja MEMS-laitteiden mikroskooppinen tarkastus
● 3D-pinnan profilointi ja topografian mittausjärjestelmät
Tuhoamaton testaus (NDT)
● Kriittisten rakenneosien ultraäänitestaus tarkalla paikannuksella
● Elektroniikkakokoonpanojen ja lääkinnällisten laitteiden röntgentarkastus ja CT-skannaus
● Elektronisten järjestelmien lämpökuvaus ja infrapunatarkastus
● Auto- ja ilmailukomponenttien magneettisten hiukkasten tarkastus
