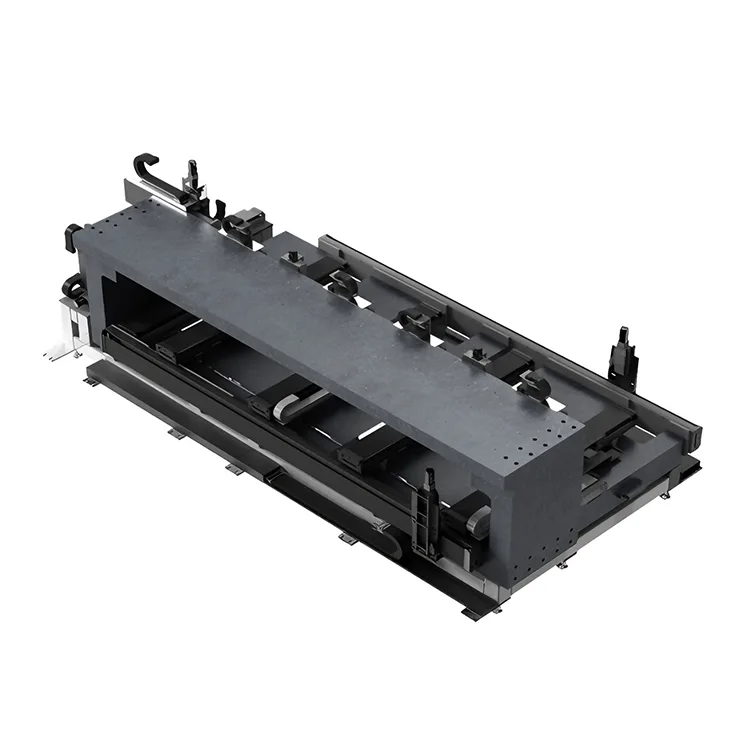

Moniakselinen Precision Motion Platform
Suzhou Deaote Precision Mold Co., Ltd., joka sijaitsee Wuzhongin alueella Suzhoun kaupungissa, Jiangsun maakunnassa, on johtava korkean tarkkuuden moniakselisten tarkkuusliikealustojen valmistaja, joka on suunniteltu teollisuusautomaatioon, puolijohteiden valmistukseen, lääkinnällisten laitteiden tuotantoon ja tarkkuusmittaussovelluksiin. Yli 18 vuoden kokemuksella tarkkuuskoneistuksen ja liikkeenohjausjärjestelmien integroinnista olemme erikoistuneet räätälöityihin 2-akselisiin (XY), 3-akselisiin (XYZ), 4-akselisiin (XYZR), 5-akselisiin ja 6-akselisiin liikealustoihin, jotka tarjoavat alle mikronin paikannustarkkuuden ja poikkeuksellisen dynaamisen suorituskyvyn.
Moniakselinen tarkkuusliikealustamme yhdistää erittäin jäykät alumiiniseos- tai graniittipohjat, tarkat lineaariohjaimet, korkean suorituskyvyn servomoottorit ja absoluuttiset optiset kooderit ±0,5 µm:n paikannustarkkuuden ja ±0,1 µm:n toistettavuuden saavuttamiseksi. Suunniteltu 24/7 jatkuvaan käyttöön teollisissa ympäristöissä, meidän liikealustoillamme on modulaarinen rakenne, helppo integrointi ja kehittyneet liikkeenohjausalgoritmit, jotka varmistavat tarkan ja luotettavan paikantamisen vaativimmissakin automaatiosovelluksia varten.
● Mukautetut 2–6-akseliset liikevaiheet, jotka on suunniteltu täsmällisten sovellusvaatimustesi ja CAD-spesifikaatioiden mukaan
● Submikronin paikannustarkkuus (±0,5 µm) nanometritason toistettavuudella (±0,1 µm) kriittisiin tarkkuussovelluksiin
● Modulaarinen rakenne vaihdettavilla komponenteilla helpottaa mukauttamista ja huoltoa
● Kehittyneet liikkeenohjausalgoritmit tärinänvaimennustekniikalla takaavat erittäin vakaan paikantamisen
● ISO 9001:2015 -sertifioitu valmistus, täydellinen laadunvalvonta ja jäljitettävyys
Tärkeimmät ominaisuudet ja keskeiset edut
Erittäin jäykkä mekaaninen muotoilu
Moniakselisessa tarkkuusliikealustassamme on erittäin luja alumiiniseos (6061-T6) tai graniittipohja, joka takaa poikkeuksellisen rakenteellisen jäykkyyden ja minimaalisen lämpömuodonmuutoksen. Modulaarinen rakenne mahdollistaa 2-6-akselisten järjestelmien helpon konfiguroinnin, kun taas tarkkuuskoneistetut komponentit varmistavat yhdensuuntaisuuden ja kohtisuoran 5 kaarisekunnissa optimaalisen liikkeen tarkkuuden saavuttamiseksi.
Kehittynyt liikkeenohjausjärjestelmä
Integroituina tehokkaisiin servomoottoreihin, tarkkuuskuularuuveihin tai lineaarimoottoreihin ja absoluuttisiin optisiin koodereihin (1 nm:n resoluutio), moniakseliset vaiheemme tarjoavat tasaisen, tarkan liikkeen alle mikronin tarkkuudella. Oma liikkeenohjausohjelmisto sisältää polun optimoinnin, tärinän vaimennuksen ja reaaliaikaiset virheenkompensointialgoritmit.
Teollisuusluokan luotettavuus
Jokainen moniakselinen tarkkuusliikealusta on rakennettu 24/7-käyttöön teollisuusympäristöissä IP65-suojausluokituksen, sinetöidyn lineaariohjaimen ja korkeita lämpötiloja kestäviä komponentteja varten. Vankka rakenne takaa yli 20 000 tunnin MTBF:n (Mean Time Between Failures) minimaalisilla huoltotarpeilla.
Tekniset tiedot
|
Motion Stage -malli |
Akselin konfigurointi |
Suorituskykyvaatimukset |
|
DT-M200 (2-akselinen XY) |
X/Y Lineaarinen |
±0,5 µm tarkkuus, ±0,1 µm toistettavuus, 1000 mm/s nopeus, 10 m/s² kiihtyvyys |
|
DT-M300 (3-akselinen XYZ) |
X/Y/Z Lineaarinen |
tarkkuus ±0,8 µm, toistettavuus ±0,2 µm, nopeus 800 mm/s, kiihtyvyys 8 m/s² |
|
DT-M400 (4-akselinen XYZR) |
X/Y/Z Lineaarinen + R Rotaatio |
tarkkuus ±1,0 µm, toistettavuus ±0,3 µm, nopeus 600 mm/s, kiihtyvyys 6 m/s² |
|
DT-M600 (6-akselinen) |
X/Y/Z Lineaarinen + Rx/Ry/Rz Pyörivä |
tarkkuus ±1,5 µm, toistettavuus ±0,5 µm, nopeus 400 mm/s, kiihtyvyys 4 m/s² |
|
DT-M-Custom (muokattu) |
Mukautettu akselin konfigurointi |
Räätälöity tarkkuus/toistettavuus, mukautettu nopeus/kiihtyvyys, erityiset asennusvaihtoehdot |
Mekaaniset tiedot
● Pohjamateriaali: 6061-T6 alumiiniseos / musta graniitti (00级)
● Ohjausjärjestelmä: Tarkat lineaariset rullan ohjaimet / ilmalaakerit
● Käyttöjärjestelmä: Servomoottorit kuularuuveilla / lineaarimoottorit
● Palaute: Absoluuttiset optiset kooderit (1 nm:n resoluutio)
● Suojausluokitus: IP65-standardi (IP67 valinnainen)
Ympäristö- ja toimintatiedot
● Käyttölämpötila: 0-40°C (lämpötilakompensointi valinnainen)
● Kosteus: 10-90 % RH (ei tiivistyvä)
● Tärinän eristys: Passiiviset/aktiiviset tärinänhallintavaihtoehdot
● Virtalähde: 200-240 V AC, 50/60 Hz, 1-vaihe/3-vaihe
● Ohjausliitäntä: EtherCAT / Modbus / TCP/IP / Analoginen
Multi-Axis Motion Stage -sovellukset
Teollisuusautomaatio
Teollisuusautomaatio ja robotiikka
● Tarkat keräilyjärjestelmät elektroniikkakomponenttien kokoonpanoon
● Automaattiset testaus- ja tarkastusjärjestelmät autokomponenteille
● CNC-työstökoneiden paikannusjärjestelmät moniakselisella synkronoinnilla
● Robottivarren päätelaitteen paikannus 6-akselisella tarkkuusohjauksella
Puolijohteiden valmistus
Puolijohteet ja elektroniikka
● Kiekkojen käsittely- ja paikannusjärjestelmät puolijohteiden valmistukseen
● Piirilevyn tarkastus ja testaus moniakselisella tarkkuudella
● LED-sirun pakkaus ja liimaus alle mikronin tarkkuudella
● Optisten kuitujen kohdistus- ja liitosjärjestelmät
Lääketieteellinen ja tieteellinen
Lääketieteelliset laitteet ja tieteellinen tutkimus
● Lääketieteellisten laitteiden valmistus ja kokoonpano erittäin tarkalla paikannuksella
● Biolääketieteen kuvantamisjärjestelmät, joissa on moniakselinen näytteen paikannus
● Laserkirurgialaitteet 6-akselisella liikkeenohjauksella
● Tieteelliset tutkimuslaitteet materiaalien testaukseen ja karakterisointiin
