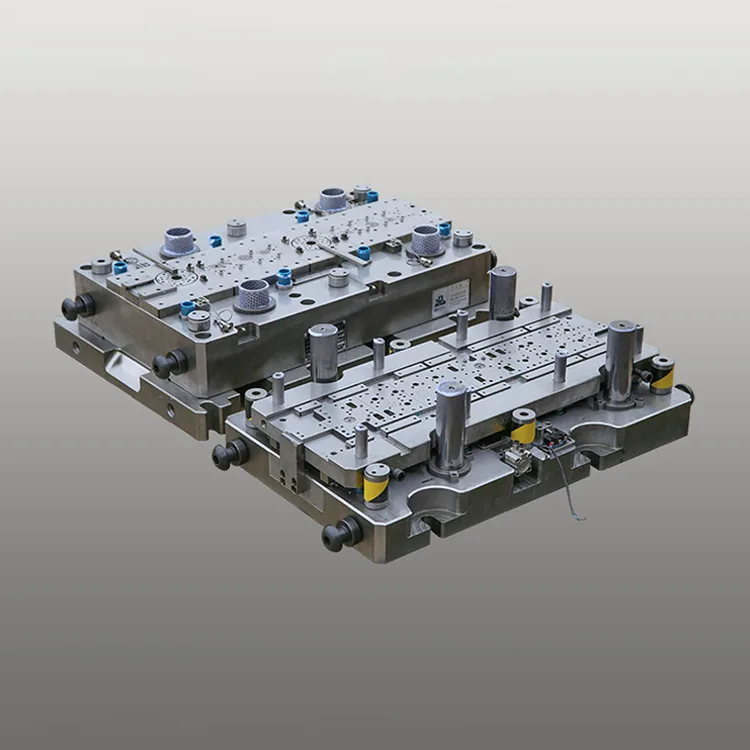

Kaksirivinen suuri pyörivä progressiivinen meistin autojen pienille moottoriroottoreille

Tämä kaksirivinen suuri pyörivä progressiivinen meisti autojen pienmoottoriroottoreille integroi 18-28 leimausasemaa (mukaan lukien suuret pyörivät indeksointi-, tyhjennys- ja lävistysmoduulit) vahvistettuun runkoon, mikä mahdollistaa kahden roottorin komponentin samanaikaisen leimaamisen iskua kohden mittojen toleranssilla ±0,005 mm (moottorin pyörimisvakaus pienelle kierrokselle) ≤0,01mm) ja kohinanvaimennus (≤45 dB).

Deaoten yli 15 vuoden kokemukseen autoteollisuuden tarkkuusmuottien valmistuksesta pohjautuen kaksirivisissä suurissa pyörivissä muotteissamme on kulutusta kestävät SKD11/DC53-teräskomponentit, joissa on TiCN-pinnoite (kovuus ≥64 HRC), mikä takaa 750 000+ käyttöiän pidempään stanssausiskun aikana kuin standardi 2,0xo asteista. nopea tuotanto. Optimoitu suuri pyöritysmekanismi (kiertotoistettavuus ±0,003°) mahdollistaa monimutkaisten pienten moottoriroottoriprofiilien (ulkohalkaisija 30-80 mm) yksivaiheisen muotoilun, kun taas kaksirivinen rinnakkaisleimausrakenne kaksinkertaistaa tuotantomäärän yksirivisisiin meistiin verrattuna, mikä vähentää yksikkötuotantokustannuksia 30 % autojen pienmoottorien valmistajille.

Valmistettu IATF 16949:2016 ja ISO 9001:2015 laatustandardien mukaisesti, suulake on täysin yhteensopiva nopeiden automatisoitujen leimauslinjojen kanssa (70-100 iskua minuutissa) ja siinä on integroidut sisäänrakennetut tarkastusjärjestelmät roottorin purseiden reaaliaikaiseen laadunvalvontaan (≤0). Yhteensopiva kaikkien tärkeimpien autojen pienmoottorimerkkien (Bosch, DENSO, Valeo, Mabuchi) kanssa, se integroituu saumattomasti maailmanlaajuisiin autokomponenttien valmistusjärjestelmiin, mikä vähentää tuotannon romuprosenttia 0,08 prosenttiin verrattuna perinteisiin yksirivisiin muotiin.

Tuotesarja

DT-DRLR1-sarja (pieni ikkuna-/istuinmoottori)

±0,005 mm tarkkuus, 750 000 iskun käyttöikä, 0,1-2kW moottorin roottorit (Ø30-50mm). Kaksirivinen leimaus, ihanteellinen henkilöautojen sisätilojen pienmoottorien tuotantoon.

DT-DRLR2-sarja (pyyhkijän/jäähdytystuulettimen pieni moottori)

±0,006 mm tarkkuus, 700 000 iskun käyttöikä, 2-5kW moottorin roottorit (Ø50-80mm). Kaksirivinen leimaus, sopii autojen ulkopuolisten pienmoottorien tuotantoon.

DT-DRLR-Custom Series (OEM-pieni moottori)

Räätälöity tarkkuus (±0,004-0,007mm), mukautettu kiertokulma (0-270°), roottorin ulkohalkaisija (Ø25-90mm). Suunniteltu merkkikohtaiseen autojen pienmoottorien tuotantoon.

Keskeiset edut

1. Kaksirivinen rinnakkaisleimaus tehostaa 80 %

Integroitu kaksirivinen leimauskanavarakenne mahdollistaa kahden pienen moottorin roottorikomponentin samanaikaisen tuotannon iskua kohden, mikä lisää tuotantotehoa 80 % verrattuna yksirivisiin meistiin (70-100 SPM vs. 60-85 SPM yksirivisille). Tämä rinnakkaisrakenne vähentää laitteiden käyttöastetta ja työvoimakustannuksia ja alentaa autojen pienmoottoriroottoreiden yksikkötuotantokustannuksia 30 % massatuotantolinjoilla.

2. Suuri pyörivä mekanismi monimutkaiseen pienmoottoriroottorin muotoiluun

Erittäin tarkka suuri pyörivä indeksointimekanismi (pyörinnän toistettavuus ±0,003°) mahdollistaa monimutkaisten pienten moottorien roottoriprofiilien yksivaiheisen muotoilun (epäkeskisyys ≤0,006 mm), mikä eliminoi usean prosessin manuaalisen uudelleenasemoinnin ja lyhentää tuotannon läpimenoaikaa 40 %. Kompakti pyörivä käyttöjärjestelmä on optimoitu pienille roottorikokoille (Ø30-80mm), mikä varmistaa vakaan toiminnan nopealla leimauksella 24/7-massatuotannossa.

3. Automotive-luokan tarkkuus pienten moottorien suorituskykyyn

6-akselinen CNC-työstö ±0,0008 mm:n paikannustarkkuudella ja in-die lasermittausjärjestelmät takaavat roottorin mittatoleranssin ±0,005 mm – kriittinen pienen moottorin pyörimisvakaudelle (runout ≤0,01mm) ja kohinanvaimennuksen (≤45 dB) kannalta. Tasainen tarkkuus eliminoi leimauksen jälkeisen uudelleentyöskentelyn ja parantaa auton pienmoottoriroottoreiden tuotannon tuottoa 99,5 prosenttiin.

4. Korkean kovuuden pinnoitettu työkaluteräs pidentää käyttöikää

SKD11:stä (kylmätyöteräs) ja DC53:sta (lujasta teräksestä) valmistetut ydinkomponentit, joissa on TiCN-pinnoite (kovuus ≥64 HRC), tuottavat yli 750 000 meistoiskua – 2,0 kertaa pidempään kuin tavalliset yksiriviset meistit (375 000 iskua). TiCN-pinnoite kestää korkeita lämpötiloja (jopa 450 °C) ja kulumiskestävyyttä ja pidentää huoltovälit 180 000 iskuon (verrattuna 80 000:een perinteisillä yksirivisillä muotteilla).

5. Kustannusoptimoitu suunnittelu pienmoottorien massatuotantoon

Modulaarinen muottirakenne standardoiduilla komponenteilla vähentää muotin kehityssykliä 25 % (4-6 viikkoa vs. 6-8 viikkoa mukautetuissa yksirivisissä muotteissa) ja ylläpitokustannuksia 20 %. Suulake on yhteensopiva edullisen ei-raesuuntautuneen (NGO) piiteräksen kanssa (paksuus 0,25-0,4 mm), jota käytetään yleisesti autojen pienissä moottoreissa, ja se tasapainottaa tarkkuuden ja tuotantokustannukset massatuotannossa.

6. Täysi yhteensopivuus autoteollisuuden pienmoottorien valmistusstandardien kanssa

IATF 16949:2016 autoteollisuuden laatustandardien mukainen ja täysin yhteensopiva automaattisten materiaalinsyöttö-, pinoamis- ja jäljitysjärjestelmien kanssa (lasermerkintäintegraatio). Suulake tukee kaikkia yleisiä pienten moottorien roottorikokoja (Ø30-80mm) ja materiaalipaksuuksia (0,25-0,4mm), jotka täyttävät maailmanlaajuiset autoteollisuuden pienmoottorivalmistajien vaatimukset (EU REACH, US EPA, Kiina GB/T).

Tekniset tiedot

Sovellusskenaariot

Deaoten kaksirivinen suuri pyörivä progressiivinen die for Automotive Small Motor Rotor on suunniteltu maailmanlaajuisille autoteollisuuden pienmoottorivalmistajille eri aloilla:

● Autojen sisämoottorit: 0,1–2 kW:n roottorikomponenttien massatuotanto ikkunannostimeen, istuimen säätöön, kattoluukun ja peilien säätöön tarkoitettuihin pieniin moottoreihin

● Autojen ulkokäyttöön tarkoitetut pienet moottorit: 2–5 kW:n roottorikomponenttien tuotanto pienten pyyhkinten, jäähdytystuulettimen ja ajovalojen säätöön tarkoitetuille moottoreille

● Hyötyajoneuvojen pienet moottorit: räätälöity roottorikomponenttien leimaus kuorma-auton/linja-auton ovien lukkoon, ilmastointiin ja pieniin hydraulipumppuihin

● OEM Automotive Small Motor Manufacturing: Räätälöidyt muottiratkaisut maailmanlaajuisille autoteollisuuden pienmoottorien OEM-valmistajille (Bosch, DENSO, Valeo, Mabuchi) merkkikohtaiseen tuotantoon
