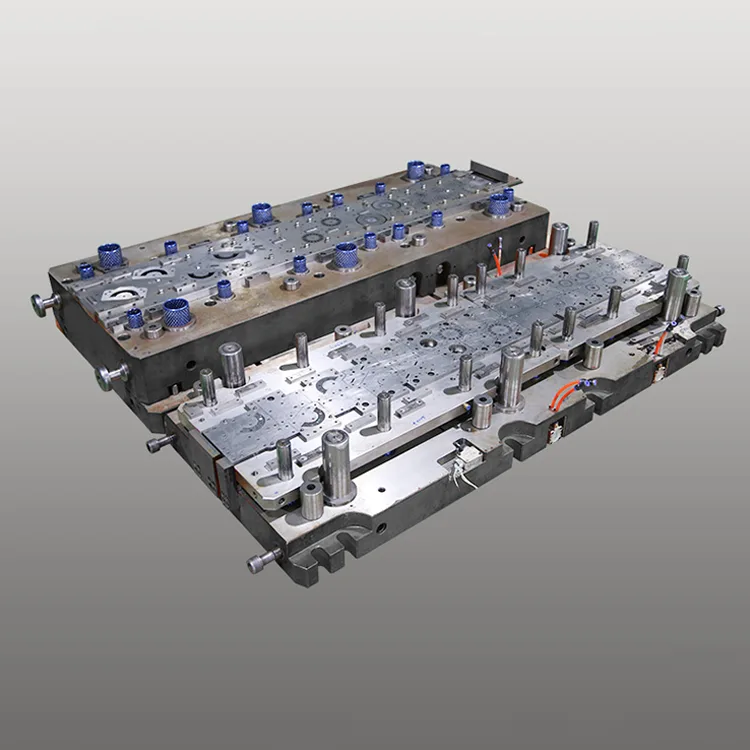

Kaksirivinen Progressiivinen suutin kapseloidulle moottorille

Kodinkoneissa, LVI-järjestelmissä ja teollisuuslaitteissa käytettävien muovisuljettujen (kapseloitujen) moottoreiden ydinmagneettiset komponentit. Kaksirivinen Progressiivinen suutin kapseloidulle moottorille on suunniteltu vastaamaan kapseloitujen moottorien valmistajien suurien tuotantomäärien vaatimuksiin. Tämä kaksirivinen muotti yhdistää 14-24 leimausasemaa vahvistettuun, korroosionkestävään rakenteeseen, mikä mahdollistaa kahden moottorin ydinkomponenttien samanaikaisen tuotannon iskua kohden samalla, kun moottorin tehokkuus kaksinkertaistuu tuotantokapasiteetin kasvaessa. (±0,004 mm) kriittinen muovauksen jälkeisen tarkkuuden ja moottorin suorituskyvyn vakauden kannalta.

Deaoten yli 15 vuoden kokemukselle tarkkuusmuottien valmistuksesta autoteollisuudelle pohjautuvassa Double-Row Progressive Die for Encapsulated -moottorissamme on kulutusta kestävä DC53/SKD11-teräsydin, jossa on TiCN + PTFE -komposiittipinnoite (kovuus ≥64 HRC), mikä varmistaa käyttöiän 820,00 iskunkestoa pidempi kuin standardi +2.00xess. muovihartsin korroosiolle kapselointiprosessin aikana. Optimoitu jännityksen jakautumisen suunnittelu ja muodonmuutosten estorakenne tekevät siitä ihanteellisen 24/7 massatuotantolinjoille pienistä (0,1-1,5 kW) ja keskikokoisista (1,5-5 kW) kapseloiduista moottoreista, joita käytetään ilmastointilaitteissa, pesukoneissa, vesipumpuissa ja jäähdytysyksiköissä.

ISO 9001:2015- ja IATF 16949 -laatustandardien mukaisesti valmistettu kaksirivinen progressiivinen meisti on täysin yhteensopiva nopeiden automaattisten leimauslinjojen kanssa (65-110 iskua minuutissa) ja siinä on integroidut in-die-vision tarkastusjärjestelmät reaaliaikaista laadunvalvontaa varten (vikojen havaitsemisprosentti 9 %). Yhteensopiva kaikkien tärkeimpien kapseloitujen moottorimerkkien (Panasonic, LG, Midea, Gree) kanssa, se integroituu saumattomasti maailmanlaajuisiin kodinkoneiden ja teollisuusmoottoreiden valmistusjärjestelmiin, mikä vähentää yksikkökohtaisia ​​tuotantokustannuksia 31 % verrattuna yksirivisisiin meistiratkaisuihin.

Tuotesarja

DT-PD-EM1-sarja (kodinkoneen kapseloitu moottori)

±0,004 mm tarkkuus, 820 000 iskun käyttöikä, 0,1-1,5 kW staattori/roottoriydinkomponentit. Ihanteellinen pesukoneen, ilmastointilaitteen ja jääkaapin kapseloitujen moottoreiden massatuotantoon.

DT-PD-EM2-sarja (teollinen kapseloitu moottori)

±0,006 mm tarkkuus, 750 000 iskun käyttöikä, 1,5-5 kW staattori/roottoriydinkomponentit. Soveltuu vesipumppujen, tuulettimien ja teollisuuspuhaltimien kapseloitujen moottorien tuotantoon.

DT-PD-EM-Custom Series (OEM-koteloitu moottori)

Räätälöity mittatarkkuus (±0,003-0,007mm), räätälöidyt leimausasemat (12-28), yhteensopiva piiteräksen kanssa (35W250/50W400). Suunniteltu merkkikohtaiseen OEM-kapseloitujen moottorien tuotantoon.

Keskeiset edut

1. Kaksirivinen suunnittelu 100 %:n tuotantotehokkuuden lisäämiseksi

Integroidut kaksi rinnakkaista leimausriviä mahdollistavat kahden identtisen tai sekakapseloidun moottorin ydinkomponentin samanaikaisen tuotannon iskua kohden, mikä kaksinkertaistaa tehon verrattuna yksirivisiin progressiivisiin meistiin. Optimoitu materiaalinauhan sisäkkäinen asettelu vähentää myös piiteräsjätteen määrää 16 % (22 %:sta 6 prosenttiin), mikä alentaa merkittävästi raaka-ainekustannuksia, jotka ovat kapseloitujen moottorisydäntuotannon suurin kustannustekijä.

2. Kapseloitu moottoriluokan tarkkuus muovauksen jälkeiseen vakauteen

5-akselinen CNC-työstö ±0,0007 mm:n asemointitarkkuudella ja in-die lasermittausjärjestelmät takaavat komponenttien mittatoleranssin ±0,004 mm – kriittinen staattorin/roottorin ilmavälin tasaisuuden (≤0,008 mm) ja koteloinnin jälkeisen moottorin kohinan vähentämisen (≤52dB)4 ja 03 dB (≤52dB) kannalta. Tasainen tarkkuus eliminoi leimauksen jälkeisen uudelleentyöskentelyn ja parantaa tuotannon saantoa 99,5 prosenttiin.

3. Korroosion- ja lämmönkestävä pinnoite pitkän käyttöiän takaamiseksi

DC53:sta (luja teräs) ja SKD11:stä (kylmätyöteräs) valmistetut ydinkomponentit TiCN + PTFE -komposiittipinnoitteella (kovuus ≥64 HRC) tuottavat yli 820 000 meistoiskua – 2,3 kertaa pidempään kuin tavalliset meistit (350 000 iskua). PTFE-pinnoite antaa korroosionkestävyyden muovihartsijäännöksille, kun taas lämmönkestävä TiCN-kerros kestää leimauslämpötilat jopa 180 °C:seen ja pidentää huoltovälit 200 000 iskuon (verrattuna 65 000:een perinteisillä muotilla).

4. Nopea ja täysin automatisoitu yhteensopivuus

Optimoitu muottirakenne vahvistetulla jännitysjakaumalla tukee nopeaa leimaamista (65-110 iskua minuutissa) ja täydellistä integrointia automaattisiin materiaalinsyöttö-, pinoamis- ja pakkausjärjestelmiin. In-die vision tarkastusjärjestelmä havaitsee purseet (≤0,008 mm), mittapoikkeamat ja pintavirheet reaaliajassa, eliminoiden manuaalisen laadunvalvonnan ja vähentäen romun määrää 0,08 %:iin.

5. Silicon Steel -optimointi kapseloidun moottorin tehokkuutta varten

Erikoislävistysreunan muotoilu mikrosäteellä (R0,012mm) minimoi piiteräksen (35W250/50W400) materiaalin jännityksen ja reunapurseet, säilyttää teräksen magneettiset ominaisuudet ja parantaa kapseloidun moottorin energiatehokkuutta 4-6 %. Yhteensopiva sekä rakeisen (GO) että ei-raeorientoidun (NGO) piiteräksen kanssa ja täyttää maailmanlaajuiset kodinkoneiden energiatehokkuusstandardit (EU Ecodesign, US ENERGY STAR).

6. Modulaarinen räätälöinti erilaisiin kapseloidun moottorin vaatimuksiin

Leimausasemien (12-28), materiaalien yhteensopivuuden (0,25-0,5 mm piiteräs), pinnan viimeistelyn (Ra ≤0,5 μm) ja mittatoleranssin (±0,003-0,007 mm) täydellinen räätälöinti. Valinnaisia ​​ominaisuuksia ovat upotus, pinottava laminointi ja korroosionestopinnoite – ne täyttävät maailmanlaajuiset kapseloitujen moottorien OEM-vaatimukset muovauksen jälkeisen kokoonpanon yhteensopivuuden osalta.

Tekniset tiedot

±0,004 mm Mittatarkkuus820 000+ iskun käyttöikä 2x Tuotantotehokkuus Lämmönkestävä meistinpinnoite, räätälöity kaikille kapseloiduille moottorityypeille

Sovellusskenaariot

Deaoten Double-Row Progressive Die for Encapsulated Motor on suunniteltu maailmanlaajuisille moottorinvalmistajille eri aloilla:

● Kodinkonemoottorit: 0,1–1,5 kW:n staattori/roottoriydinkomponenttien massatuotanto pesukoneen, ilmastointilaitteen, jääkaapin ja astianpesukoneen kapseloituihin moottoreihin

● Teollisuusmoottorit: 1,5–5 kW:n staattori-/roottoriydinkomponenttien tuotanto vesipumppuun, tuulettimeen, puhaltimeen ja kuljetinkoteloituihin moottoreihin

● LVI-moottorit: Räätälöity ydinkomponenttien leimaus ilmankäsittelylaitteisiin, lämpöpumppuihin ja keskusilmastointiin koteloituihin moottoreihin

● OEM-moottorien valmistus: räätälöidyt muottiratkaisut maailmanlaajuisille kapseloitujen moottorien OEM-valmistajille (Panasonic, LG, Midea, Gree, Whirlpool) merkkikohtaiseen moottorituotantoon
