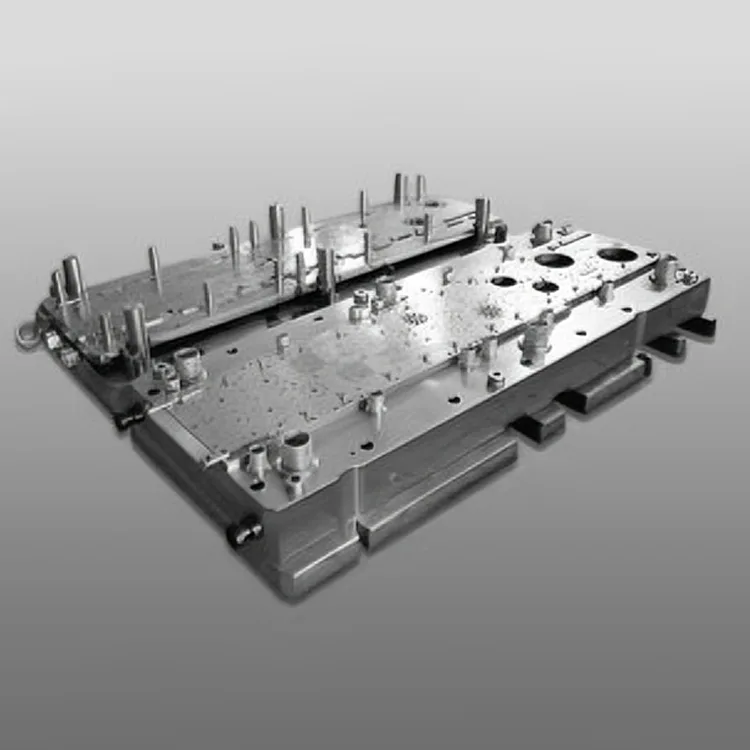

Kaksirivinen progressiivinen matriisi pesukoneen moottorille

Tämä kaksirivinen muotti on suunniteltu korvaamaan perinteiset yksiriviset progressiiviset meistit suuren volyymin kodinkoneiden valmistuslinjoilla, ja siinä on 12–20 leimausasemaa kompaktissa, jäykässä rakenteessa, mikä mahdollistaa pesukonemoottorin kaksirivisen progressiivisen suulakkeen tuotannon samanaikaisesti – kaksinkertaistaa tuotannon tehokkuuden säilyttäen samalla kodinkoneen moottorin tehokkuuden ja kriittisen toiminnan0 alhainen 5 mm (- ± ).

Deaoten yli 15 vuoden kokemuksella kodinkoneteollisuuden tarkkuusmuottien valmistuksesta. Double-Row Progressive Die for Washing Machine -moottorissamme on kulutusta kestävä SKD11/DC53-teräsydin, jossa on TiN-pinnoite (kovuus ≥62 HRC), mikä varmistaa 800 000+ koko iskun käyttöiän (2.000+ stanssaus) pidemmän iskun (2. tuotantosykli. Modulaarinen rakenne, jossa on nopeasti vaihdettavat lävistysterät, yksinkertaistaa huoltoa ja vähentää seisokkeja, mikä tekee siitä ihanteellisen 24/7 massatuotantolinjoille ylhäältä ladattavien, edestä ladattavien ja kannettavien pesukonemoottoreiden (0,5–2,0 hv) kanssa.

ISO 9001:2015- ja IATF 16949 -laatustandardien mukaisesti valmistettu kaksirivinen progressiivinen meisti on täysin yhteensopiva nopeiden automaattisten leimauslinjojen kanssa (60-120 iskua minuutissa) ja siinä on integroidut in-die-vision tarkastusjärjestelmät reaaliaikaista laadunvalvontaa varten (vikojen havaitsemisprosentti 9 %). Yhteensopiva kaikkien tärkeimpien pesukonemerkkien (LG, Samsung, Haier, Whirlpool) kanssa, se integroituu saumattomasti maailmanlaajuisiin kodinkoneiden valmistusjärjestelmiin, mikä vähentää tuotantokustannuksia yksikkökohtaisesti 30 % verrattuna yksirivisiin meistiratkaisuihin.

Tuotesarja

DT-PD-WM1-sarja (edestä täytettävä pesukonemoottori)

±0,005 mm tarkkuus, 800 000 iskun käyttöikä, 1,0-2,0 hv moottorin ydinkomponentit. Ihanteellinen korkean hyötysuhteen BLDC-moottorien massatuotantoon edestä täytettävissä pesukoneissa.

DT-PD-WM2-sarja (ylhäältä täytettävä pesukoneen moottori)

±0,007 mm tarkkuus, 700 000 iskun käyttöikä, 0,5-1,5 hv moottorin ydinkomponentit. Soveltuu induktiomoottorien tuotantoon ylhäältä täytettäville ja puoliautomaattisille pesukoneille.

DT-PD-WM-Custom Series (OEM-räätälöity)

Räätälöity mittatarkkuus (±0,003-0,008mm), mukautetut leimausasemat (8-24), yhteensopiva piiteräksen kanssa (35W250/50W400). Suunniteltu merkkikohtaiseen OEM-pesukonemoottorien tuotantoon.

Keskeiset edut

1. Kaksirivinen suunnittelu 100 %:n tuotantotehokkuuden lisäämiseksi

Integroidut kaksi rinnakkaista meistoriviä mahdollistavat kahden identtisen tai sekalaisen moottorin ydinkomponentin samanaikaisen tuotannon iskua kohden, mikä kaksinkertaistaa tehon verrattuna yksirivisiin progressiivisiin meistiin. Optimoitu materiaalinauhan sisäkkäinen asettelu vähentää myös piiteräsjätettä 15 % (20 %:sta 5 %:iin), mikä alentaa merkittävästi raaka-ainekustannuksia, joka on suurin kustannustekijä pesukoneen moottorisydäntuotannossa.

2. Laiteluokan tarkkuus hiljaiseen ja energiaa säästävään suorituskykyyn

5-akselinen CNC-työstö ±0,001 mm:n paikannustarkkuudella ja in-die-lasermittausjärjestelmät varmistavat komponenttien mittatoleranssin ±0,005 mm – kriittinen staattorin/roottorin ilmavälin tasaisuuden (≤0,01 mm) ja moottorin melun vähentämisen (≤55 dB) ja energiatehokkuuden (IEC 60034-yhteensopivuus) kannalta. Tasainen tarkkuus eliminoi leimaamisen jälkeiset hiontaprosessit ja parantaa tuotannon saantoa 99,5 %:iin.

3. Erittäin pitkä käyttöikä erittäin kovilla materiaaleilla

SKD11:stä (kylmätyöteräs) ja DC53:sta (lujasta teräksestä) valmistetut ydinkomponentit, joissa on TiN-pinnoite (kovuus ≥62 HRC), tuottavat yli 800 000 meistoiskua – 2,3 kertaa pidempään kuin tavalliset meistit (350 000 iskua). Suljetut rasvasäiliöt ja itsevoitelevat ohjainholkit pidentävät huoltovälit 200 000 iskuon (verrattuna 50 000:een perinteisissä muotteissa).

4. Nopea ja täysin automatisoitu yhteensopivuus

Optimoitu muottirakenne vahvistetulla jännitysjakaumalla tukee nopeaa leimaamista (60-120 iskua minuutissa) ja täydellistä integrointia automaattisiin materiaalinsyöttö-, pinoamis- ja pakkausjärjestelmiin. In-die vision tarkastusjärjestelmä havaitsee purseet (≤0,01 mm), mittapoikkeamat ja pintavirheet reaaliajassa, eliminoi manuaalisen laadunvalvonnan ja vähentää romun määrää 0,1 prosenttiin.

5. Silicon Steel Optimointi moottorin energiatehokkuutta varten

Erikoistunut lävistysreunasuunnittelu minimoi piiteräksen (35W250/50W400) materiaalin jännityksen ja reunapurseet, säilyttää teräksen magneettiset ominaisuudet ja parantaa moottorin energiatehokkuutta 5-7 %. Yhteensopiva sekä rakeisen (GO) että ei-raeorientoidun (NGO) piiteräksen kanssa ja täyttää maailmanlaajuiset kodinkoneiden energiatehokkuusstandardit (EU Ecodesign, US ENERGY STAR).

6. Modulaarinen räätälöinti erilaisiin pesukonevaatimuksiin

Leimausasemien (8-24), materiaalien yhteensopivuuden (0,25-0,5 mm piiteräs), pinnan viimeistelyn (Ra ≤0,6 μm) ja mittatoleranssin (±0,003-0,008 mm) täydellinen räätälöinti. Valinnaisiin ominaisuuksiin kuuluvat upotus, pinottava laminointi ja lasermerkintä komponenttien jäljitettävyyden takaamiseksi – mikä täyttää maailmanlaajuiset pesukoneen OEM-vaatimukset.

Tekniset tiedot

±0,005 mm Mittatarkkuus800 000+ vetoa Käyttöikä 2x TuotantotehokkuusTäysin automatisoitu leimaus Yhteensopiva räätälöity kaikille pesukonetyypeille

Sovellusskenaariot

Deaoten kaksirivinen Progressive Die for pesukonemoottori on suunniteltu maailmanlaajuisille kodinkonevalmistajille eri aloilla:

● Edestä täytettävät pesukoneet: 1,0–2,0 hv:n BLDC-moottorin ydinkomponenttien massatuotanto huippuluokan energiatehokkaille edestä täytettäville pesukoneille

● Päältä täytettävät pesukoneet: 0,5–1,5 hv:n oikosulkumoottorin ydinkomponenttien tuotanto tavallisiin ylhäältä täytettäviin ja puoliautomaattisiin pesukoneisiin

● Kannettavat/pienet pesukoneet: Minimoottorin ydinkomponenttien räätälöity leimaus kannettaviin, asuntoautoihin ja tiskin alla oleviin pesukoneisiin

● OEM-moottorien valmistus: Räätälöidyt muottiratkaisut maailmanlaajuisille pesukoneiden OEM-valmistajille (LG, Samsung, Haier, Whirlpool, Electrolux) merkkikohtaiseen moottorituotantoon
