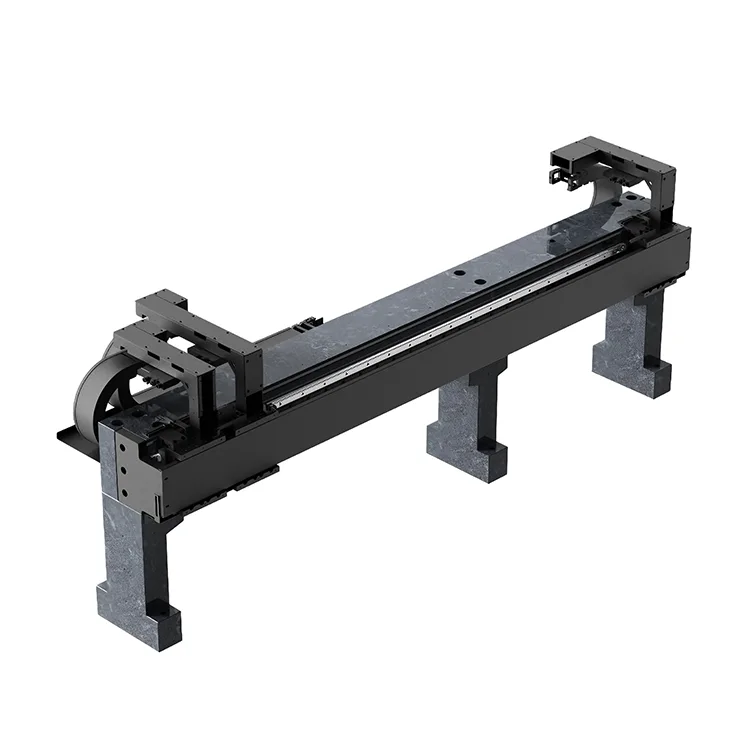

Kolmen liikkeen alimoduuli

Suunniteltu korvaamaan kolmen liikkeen alimoduuli kompakteissa tuotantolinjoissa – mukaan lukien puolijohdekiekon käsittely, LCD/OLED-paneelin tarkastus ja nopea elektroniikkakomponenttien kokoonpano – tämä moduuli integroi kolme itsenäistä lineaarimoottorin liikuttajaa korkearesoluutioisilla koodereilla, jotka tarjoavat alimikronista tarkkuutta jokaiselle liikkeelle ja mahdollistavat joustavan synkronisen tai asynkronisen liikkeen ohjauksen.

Deaoten yli 15 vuoden tarkkuusliikekomponenttien valmistuksen asiantuntemukseen perustuva kolmitoimimoduulimme eliminoi useiden rinnakkaisten lineaaristen vaiheiden tarpeen, mikä vähentää laitteiden jalanjälkeä jopa 40 % ja yksinkertaistaa järjestelmän integrointia. Jokaisessa koneessa on itsenäinen servo-ohjaus, nollavälyssuora käyttö ja säädettävä nopeus/kiihtyvyys (0-3 m/s), mikä tekee siitä ihanteellisen suuren suorituskyvyn monivaiheisiin prosesseihin, kuten 300 mm kiekkojen käsittelyyn (lataus → käsittely → purku), LCD-paneelin moniasentotarkastukseen ja autokomponenttien kokoonpanolinjoihin.

ISO 9001:2015 laatustandardien mukaisesti valmistettu kolmitoiminen moduuli sisältää IP65-pölyn/vedenkestävyyden, häiriösuojauksen sähkömagneettisesta suojauksesta ja suljetun kaapelin hallintajärjestelmän, joka varmistaa luotettavan suorituskyvyn ankarissa teollisuusympäristöissä. Yhteensopiva alan standardiliikeohjainten (Siemens, Beckhoff, Yaskawa) ja viestintäprotokollien (EtherCAT, PROFINET) kanssa, se mahdollistaa saumattoman integroinnin moniasemaisiin automatisoituihin tuotantolinjoihin ja parantaa laitteiden yleistä tehokkuutta (OEE) jopa 50 % perinteisiin monimoduulijärjestelmiin verrattuna.

Tuotesarja

DT-LM-TM1-sarja (tarkkuustarkennus)

3 itsenäistä liikuttajaa ±1 μm:n toistotarkkuudella liikuttajaa kohden, 1-2 metrin matkaetäisyys, 2m/s maksiminopeus. Ihanteellinen puolijohdekiekkojen käsittelyyn, mikroelektronisten komponenttien kokoonpanoon, tarkkuustarkastusjärjestelmiin.

DT-LM-TM2-sarja (nopea tarkennus)

3 nopeaa siirtokonetta 3 m/s maksiminopeudella, ±1,5 μm:n toistotarkkuus, 1-4 metrin matka-alue. Soveltuu korkean suorituskyvyn LCD/OLED-paneelien tarkastukseen, automatisoituihin lajittelujärjestelmiin, akkukennojen kokoonpanoon.

DT-LM-TM-HD-sarja (Heavy Duty)

3 raskasta siirtokonetta, 150 kg:n kantavuus per kone, ±2 μm:n toistotarkkuus, 1-3 metrin liikematka. Suunniteltu autokomponenttien kokoonpanoon, raskaaseen materiaalinkäsittelyyn, suurikokoiseen 3D-tulostukseen.

Keskeiset edut

1. Kolme itsenäistä kuljettajaa tarkkuusohjauksella

Jokaisessa kolmen liikkeen alimoduulissa on itsenäinen servo-ohjaus ja korkearesoluutioiset lineaariset kooderit (1 nm:n resoluutio), jotka tarjoavat ±1 μm:n toistuvan paikannustarkkuuden liikuttajaa kohti, mikä varmistaa tasaisen tarkkuuden kaikissa moniasemaprosesseissa. Moversit voivat toimia ilman häiriöitä jopa suurimmalla matka-alueella (1-4 m), mikä eliminoi jaetun kiskon liikejärjestelmissä yleisen asennon poikkeaman.

2. Joustava synkroninen/asynkroninen liike

Tukee sekä synkronista liikettä (kaikki 3 liikuttajaa liikkuvat samalla nopeudella/asennossa eräkäsittelyssä) että asynkronista liikettä (jokainen liikkuja toimii itsenäisillä nopeuksilla/asennoilla monivaiheisissa prosesseissa). Tämä joustavuus vähentää laitteiden monimutkaisuutta ja mahdollistaa nopean uudelleenkonfiguroinnin erilaisiin tuotantotehtäviin – mikä on kriittistä joustaville valmistusjärjestelmille (FMS).

3. Tilaa säästävä ja kustannustehokas suunnittelu

Kolmen liikkeen alimoduulin integrointi yhteen ohjauskiskoon pienentää laitteiden jalanjälkeä 40 % verrattuna kolmeen erilliseen lineaarimoduuliin, mikä optimoi tehtaan lattiatilan käytön. Vähemmän komponentteja (yksi kehys, jaettu virtalähde) alentaa järjestelmän kokonaiskustannuksia 30 % samalla, kun se yksinkertaistaa ylläpitoa ja vähentää seisokkeja.

4. Suuri nopeus ja suuri suorituskyky

Lineaarinen moottorin suorakäyttöinen rakenne mahdollistaa jopa 3 m/s maksiminopeuden liikuttajaa kohti nopealla kiihtyvyydellä (2g), mikä vähentää moniasemaprosessien sykliaikoja jopa 50 % verrattuna kuularuuvivetoisiin monimoduuliasennuksiin. Nolla välys ja nolla kuluminen takaavat tasaisen nopean suorituskyvyn miljoonien syklien aikana.

5. Mukautettavat liikeprofiilit

Täysi räätälöinti matkan kantaman (1-4m), liikkuvan kuormituskyvyn (50-150kg per liikkuja), nopeus/kiihtyvyysparametrit ja liikeprofiilit (suunnikkaan muotoinen, S-käyrä) vastaamaan usean aseman automaatiovaatimuksiasi. Modulaarinen rakenne mahdollistaa siirtojen helpon lisäämisen/poistamisen tulevia tuotantolinjapäivityksiä varten.

6. Teollisuustason luotettavuus jatkuvaan käyttöön

IP65-suojausluokka, käyttölämpötila-alue (-10 ℃ - 80 ℃) ja korroosionestokova anodisointi takaavat luotettavan suorituskyvyn pölyisissä, kosteissa tai korkean lämpötilan teollisuusympäristöissä. MTBF ≥30 000 tuntia jatkuvassa käytössä, mikä vähentää kokonaiskustannuksia (TCO) 25 % 5 vuoden aikana verrattuna perinteisiin monimoduulijärjestelmiin.

Tekniset tiedot

Sovellusskenaariot

Deaoten kolme liikkeen alimoduulia on suunniteltu tehokkaaseen moniasemaautomaatioon maailmanlaajuisesti kasvavilla aloilla:

● Puolijohteet ja elektroniikka: 300 mm:n kiekkojen lataus/käsittely/purku, mikrosirun pakkaus, piirilevyn monipisteporaus/testaus

● Näytön valmistus: 10,5 G LCD/OLED-paneelin monipistetarkastus, kosketusnäytön kokoonpano, taustavalomoduulin sijoittelu

● Automotive & Aerospace: Autokomponenttien monivaiheinen kokoonpano, ilmailu-avaruusalan osien tarkkuustyöstö, akkukennojen pinoaminen

● Lääketiede ja farmaseuttiset tuotteet: lääkinnällisten laitteiden usean aseman kokoonpano, lääkepakkauslinjat, laboratorioautomaatiojärjestelmät

● Logistiikka ja lajittelu: Nopea pakettien lajittelu, automaattinen varastokeräily, elektroniikkakomponenttien lajittelujärjestelmät

Tietoja Deaotesta

Suzhou Deaote Precision Mold Co., Ltd. on johtava korkean teknologian yritys, joka on erikoistunut tarkkuusliikekomponenttien tutkimukseen ja kehitykseen, valmistukseen ja myyntiin – keskittyen usean liikkeen lineaarisiin moduuleihin maailmanlaajuisille teollisuusautomaatiomarkkinoille. Yli 15 vuoden kokemuksella tarkkuusmuottien ja liikejärjestelmien suunnittelusta palvelemme asiakkaita puolijohde-, elektroniikka-, auto- ja ilmailuteollisuudessa Euroopassa, Pohjois-Amerikassa, Aasiassa ja Australiassa.

Kolmen liikkeen alimoduulimme on kehitetty omistetussa moniakselisen liikkeen T&K-laboratoriossamme hyödyntäen edistynyttä CNC-työstö-, laserkalibrointi- ja tarkkuuskokoonpanoteknologiaa useiden liikuttajien itsenäisen ohjauksen saavuttamiseksi alle mikronin tarkkuudella. Tarjoamme kokonaisvaltaisia ​​räätälöintipalveluita – moduulien suunnittelusta ja prototyyppien valmistuksesta paikan päällä tapahtuvaan asennukseen ja maailmanlaajuiseen tekniseen tukeen – varmistaaksemme, että ratkaisumme täyttävät moniasemaisten automatisoitujen tuotantolinjojen ainutlaatuiset vaatimukset.

Sitoutunut "Tarkkuus moniakseliliikenteessä, tehokkuus automaatiossa", Deaote investoi 18 % vuotuisista liikevaihdostaan ​​tutkimukseen ja kehitykseen kehittääkseen seuraavan sukupolven monen liikkeen liikeratkaisuja. ISO 9001:2015 -sertifioitu tuotantolaitoksemme ja maailmanlaajuinen palveluverkostomme takaavat nopeat vasteajat (≤48 tuntia) ja paikallisen teknisen tuen, mikä tekee meistä luotettavan kumppanin suuritehoisten automatisoitujen tuotantolinjojen valmistajille maailmanlaajuisesti.
