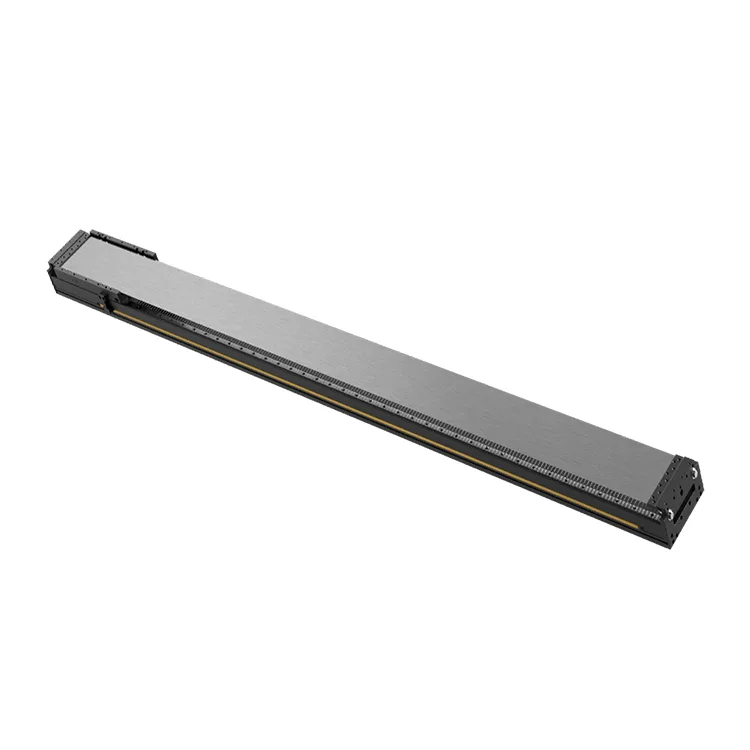

Pitkätahtinen lineaarinen moottorimoduuli

Suunniteltu vastaamaan perinteisten kuularuuvimoduulien rajoituksiin pitkän matkan skenaarioissa – mukaan lukien puolijohdekiekkojen käsittely, LCD/OLED-paneelien valmistus ja suurikokoinen laserkäsittely – tämä pitkäiskuinen lineaarimoottorimoduuli sisältää kitkattoman lineaarimoottorin käyttövoiman, jäykän alumiiniseosrungon ja korkearesoluutioisen lineaarisen enkooderin, joka tuottaa etäisyyden alle mikronista 6 millimetriin.

Deaoten yli 15 vuoden tarkkuusliikekomponenttien valmistuksen asiantuntemukseen perustuvat pitkätahtiset lineaarimoottorimoduulimme eliminoivat mekaaniset siirtohäviöt (nolla välys, nolla kulumista) ja mahdollistavat jatkuvan nopean käytön (jopa 5 m/s) minimaalisella tärinällä (≤0,1 g). Modulaarinen rakenne tukee räätälöityjä matkapituuksia (1 m - 6 m) ja kuormituskapasiteettia (50 kg - 500 kg), joten se sopii erinomaisesti suuritehoisiin automaatiojärjestelmiin, kuten 10,5 G:n LCD-tarkastuslinjoihin, suuren alueen akkuelektrodien pinnoitukseen ja raskaaseen materiaalinkäsittelyyn autoteollisuudessa.

ISO 9001:2015 laatustandardien mukaisesti valmistetussa pitkätahtisessa lineaarimoottorimoduulissa on IP65-pöly/vesitiiviys, lämpötilastabiloidut komponentit ja suljettu kaapelinhallintajärjestelmä, joka varmistaa luotettavan suorituskyvyn ankarissa teollisuusympäristöissä. Yhteensopiva alan standardiliikeohjainten (Siemens, Mitsubishi, Beckhoff) ja tietoliikenneprotokollien (EtherCAT, Modbus) kanssa, se mahdollistaa saumattoman integroinnin suuriin automatisoituihin tuotantolinjoihin, mikä vähentää seisokkeja ja parantaa laitteiden yleistä tehokkuutta (OEE) jopa 30 % verrattuna perinteisiin pitkän matkan liikejärjestelmiin.

Tuotesarja

DT-LM-LS1-sarja (1-3M Travel)

Keskialueen pitkä isku (1-3 m) optimoitu tarkkuussovelluksiin (±1 μm:n toistotarkkuus), maksiminopeus 2 m/s, kantavuus jopa 200 kg. Ihanteellinen puolijohdekiekkojen käsittelyyn, pienikokoisten LCD-valmistukseen.

DT-LM-LS2-sarja (3-6M Travel)

Jatkettu pitkä isku (3-6m) suuren mittakaavan automaatioon, maksiminopeus 5m/s, kantavuus jopa 500kg. Soveltuu 10,5 G:n LCD-tarkastukseen, laajan alueen laserleikkaukseen, auton korin kokoonpanoon.

DT-LM-LS-HD-sarja (Heavy-Duty)

Raskas pitkätahtinen moduuli (1-4m matka), kantavuus jopa 800kg, ±2μm toistotarkkuus. Suunniteltu raskaan materiaalin käsittelyyn, laajamittaiseen 3D-tulostukseen ja ilmailukomponenttien työstöön.

Keskeiset edut

1. Laajennettu matka-alue tinkimättömällä tarkkuudella

Matkapituudet 1 metristä 6 metriin ±1 μm:n toistopaikannustarkkuudella (DT-LM-LS1) ja ±2 μm raskaille malleille – saavutetaan teollisuustason tarkkuus jopa suurimmalla iskunpituudella. Korkearesoluutioiset lineaarianturit (1 nm:n resoluutio) ja aktiivinen tärinänvaimennus eliminoivat asennon poikkeamisen pitkän matkan liikkeen aikana.

2. Suora käyttö nopeaan ja nollavastuksen

Lineaarinen moottorin suoravetorakenne eliminoi mekaaniset voimansiirron komponentit (kuularuuvit, hihnat), saavuttaen nolla välyksen, nolla kulumista ja jopa 5 m/s maksiminopeuden. Voimansiirron osien säännöllinen huolto ei lyhentää seisokkiaikoja 40 % verrattuna kuularuuvikäyttöisiin pitkätahtimoduuleihin.

3. Korkea jäykkyys ja kuormituskyky

Vahvistettu alumiiniseosrunko, jossa on kaksi lineaarista ohjauskiskoa, tarjoaa poikkeuksellisen jäykkyyden (≥200N/μm) ja kantavuuden jopa 800 kg (DT-LM-LS-HD). Minimaalinen taipuma raskaiden kuormien aikana varmistaa tasaisen tarkkuuden koko liikealueella – kriittinen suuren mittakaavan koneistuksessa ja materiaalinkäsittelyssä.

4. Vähäinen tärinä ja hiljainen toiminta

Optimoitu moottorin käämitys ja ilmajäähdytteinen lämmönpoisto vähentävät käyttövärähtelyn arvoon ≤0,1 g ja melun ≤60 dB:iin (1 metrin etäisyys). Tämä vakaus on välttämätöntä erittäin tarkoissa sovelluksissa, kuten puolijohdekiekkojen käsittelyssä ja lasermikrokoneistuksessa.

5. Muokattava ja skaalautuva suunnittelu

Täysi räätälöinti matkan pituuden (1-6 m), enkooderin resoluution (1 nm - 10 μm), moottorin tehon ja asennuskokoonpanon laajamittaisten automaatiovaatimustesi mukaan. Modulaariset komponentit mahdollistavat helpon matka-alueen laajentamisen ilman koko liikejärjestelmän uudelleensuunnittelua.

6. Teollisuustason luotettavuus pitkäaikaiseen käyttöön

IP65-suojausluokka, käyttölämpötila-alue (-10 ℃ - 80 ℃) ja korroosionestokova anodisointi takaavat luotettavan suorituskyvyn pölyisissä, kosteissa tai korkean lämpötilan teollisuusympäristöissä. MTBF ≥30 000 tuntia jatkuvassa käytössä, mikä vähentää kokonaiskustannuksia (TCO) 25 % viiden vuoden aikana.

Tekniset tiedot

Sovellusskenaariot

Deaoten pitkätahtiset lineaarimoottorimoduulit on suunniteltu laajamittaiseen teollisuusautomaatioon nopeasti kasvavilla aloilla:

● Puolijohteet ja elektroniikka: 300 mm:n kiekkojen käsittely, 10,5 G LCD/OLED-paneelin tarkastus/kokoonpano, suuren alueen piirilevyn poraus

● Teollisuusautomaatio: Raskas materiaalinkäsittely, suurikokoinen laserleikkaus/kaiverrus, autojen korien kokoonpanolinjat

● Energia ja akku: Laaja-alainen litiumakkuelektrodipinnoite, aurinkopaneelien valmistus, polttokennopinon kokoonpano

● Aerospace & Automotive: ilmailu-avaruuskomponenttien koneistus, autojen rungon hitsaus, laajamittainen 3D-tulostus

● Lääketiede ja farmaseuttiset tuotteet: suurikokoiset lääketieteelliset kuvantamislaitteet, automatisoidut lääketuotantolinjat, sterilointijärjestelmän liikeakselit
