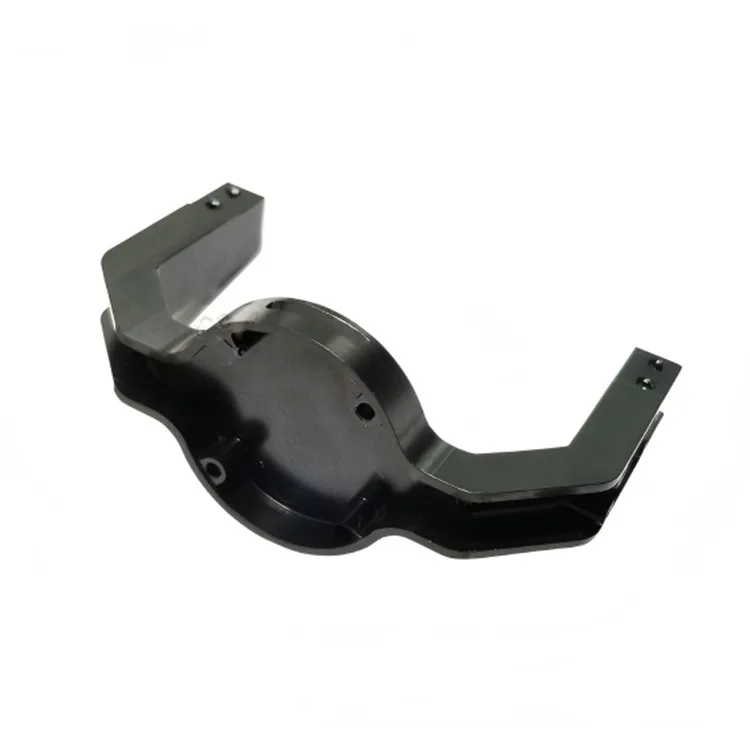

Power Inspection Drone Gimbal

Power Inspection Drone Gimbal on valmistettu korkealaatuisista alumiiniseoksista (6061-T6, 7075-T6) ja titaaniseoksista, joiden toleranssit ovat tiukat ±0,005 mm, mikä varmistaa kameran tarkan paikantamisen ja vakaan kuvankaappauksen korkeiden voimalinjojen tarkastusten aikana. Suunniteltu kestämään äärimmäisiä lämpötiloja (-40 °C - +85 °C), korkeaa tärinää ja ankaria sääolosuhteita, PTZ-yksiköissämme on IP67-vesitiivis/pölytiivis suojaus ja korroosionkestävät pinnoitteet, jotka takaavat luotettavan suorituskyvyn kaikissa ympäristöolosuhteissa.

● Custom Power Inspection Drone Gimbaalit on suunniteltu tarkan droonimallisi ja kamerasi vaatimusten mukaan

● ±0,005 mm:n työstötoleranssi takaa erittäin tarkan kameran paikantamisen ja vakaan kuvankaappauksen

● Tärinänvaimennus ja integroidut vaimennusjärjestelmät takaavat epätarkkuuden sähköjohdon tarkastuskuvissa

● IP67 vedenpitävä/pölytiivis luokitus ja korroosionkestävät pinnoitteet ankariin ulkoympäristöihin

● ISO 9001:2015 -sertifioitu CNC-valmistus, täydellinen laadunvalvonta ja jäljitettävyys

Tärkeimmät ominaisuudet ja keskeiset edut

Korkean tarkkuuden CNC-työstö

Power Inspection Drone Gimbals on valmistettu käyttämällä 5-akselisia CNC-työstökeskuksia ±0,005 mm tarkkuudella, mikä varmistaa kaikkien mekaanisten komponenttien täydellisen kohdistuksen. Avaruuskäyttöön tarkoitettu alumiiniseosrakenne (7075-T6) tarjoaa poikkeuksellisen lujuus-painosuhteen, kun taas tarkasti työstetyt laakerin istukat ja kääntöpisteet varmistavat tasaisen panorointi-/kallistusliikkeen ja minimaalisen välyksen, mikä takaa vakaan kameran sijainnin voimalinjojen tarkastusten aikana.

Kehittynyt tärinänvaimennusjärjestelmä

Integroituina monikerroksisiin vaimennusjärjestelmiin ja tärinäneristyskiinnikkeisiin, PTZ-yksikkömme vähentävät tehokkaasti drone-moottorin tärinän välitystä 95 %, mikä takaa epätarkkuuden ja korkearesoluutioisen kuvakaappauksen voimajohtojen tarkastusten aikana. Patentoitu tärinänvaimennusrakenne säilyttää kameran vakauden jopa nopean drone-lennon aikana (jopa 70 km/h) ja myrskyisissä tuuliolosuhteissa, jotka ovat yleisiä sähkölaitosympäristöissä.

Kestävä ympäristönsuojelu

PTZ-yksiköissämme on vesitiivis/pölytiivis IP67-suojaus, suolasuihkukorroosionkestävyys (1000+ tuntia) ja UV-stabiloidut pinnoitteet, jotka on suunniteltu ulkokäyttöisten tehotarkastustehtävien vaativiin olosuhteisiin. Tiivistetty rakenne estää veden, pölyn ja roskien pääsyn sateen, lumen ja pölyisten olosuhteiden aikana, kun taas lämpötilankestävät komponentit varmistavat luotettavan toiminnan äärimmäisillä ilmastovyöhykkeillä.

Tekniset tiedot

Materiaali- ja valmistustiedot

● Päämateriaalit: 6061-T6 / 7075-T6 alumiiniseos / luokan 5 titaaniseos

● CNC-työstö: 5-akseliset CNC-jyrsintäkeskukset ±0,005 mm:n asemointitarkkuudella

● Pintakäsittely: Kova anodisointi (10-15 µm) / Sähkötön nikkelipinnoitus

● Kiinnikkeet: ruostumaton teräs (316) tai titaaniseos korroosionkestävyyttä varten

● Asennus: Tarkkuusmomenttiohjattu kokoonpano Loctite-kierrelukitus

Suorituskyky- ja toimintatiedot

● Panorointi/kallistusalue: 360° jatkuva panorointi, -90° - +30° kallistus (muokattavissa)

● Suurin kulmanopeus: 120°/s panorointi, 90°/s kallistus nopeaan kohteen tunnistamiseen

● Tärinäeristys: 95 %:n tärinänvaimennus (taajuusalue 5-2000 Hz)

● Hyötykuorma: Jopa 2,5 kg kameran/anturin hyötykuorma (mallista riippuen)

● MTBF (Mean Time Between Failures): 5 000+ käyttötuntia

Tehotarkastuksen droonien PTZ-sovellukset

Korkeajännitteiset voimalinjat

HV-sähkölinjan tarkastus

● 110kV-1000kV voimajohtojen ja tornikomponenttien tarkastus

● Johdinvaurioiden, eristysvikojen ja laitteiston korroosion havaitseminen

● Sähköliitäntöjen ja -laitteiden lämpökuvaustarkastus

● Kasvillisuuden leviämisen valvonta ja raivauksen todentaminen

Sähköaseman tarkastus

Sähköaseman ja muuntajan tarkastus

● Katkaisijoiden, muuntajien ja kytkinlaitteiden lähitarkastus

● Öljyvuotojen, lämpöpisteiden ja laitteiden huonontumisen havaitseminen

● Vaikeasti saavutettavien alueiden tarkastus ilman sähkökatkoja

● Kunnossapitotarpeiden dokumentointi ja omaisuuden kunnon arviointi

Jakeluverkot

Jakeluverkon tarkastus

● Keskijännitteisten (10kV-35kV) jakelulinjojen ja napojen tarkastus

● Vahinkojen arviointi myrskyjen, maanjäristysten ja muiden luonnonkatastrofien jälkeen

● Katuvalaistuksen ja yleisen sähköinfrastruktuurin tarkastus

● Säännöllinen ennakoiva huolto ja omaisuudenhoitodokumentaatio
